Линия профилирования напольных покрытий SPC

Двухсторонний шипорезный станок для продольного и поперечного профилирования

Линия профилирования напольных покрытий SPC
  • Линия профилирования напольных покрытий SPC
  • Линия профилирования напольных покрытий SPC
  • Линия профилирования напольных покрытий SPC

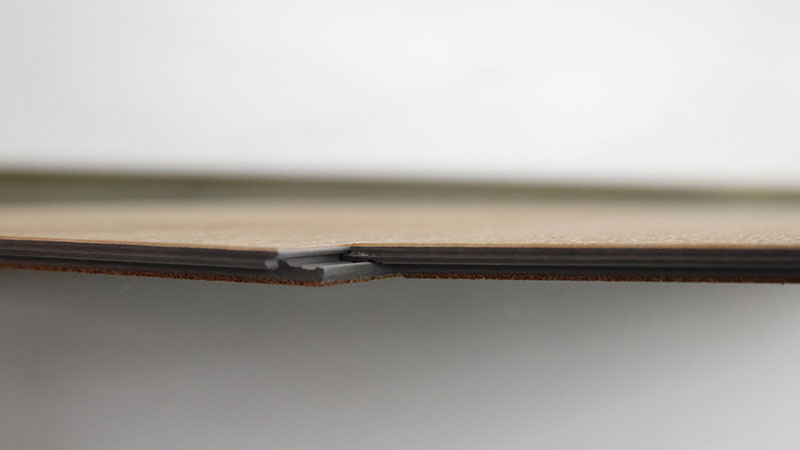

Линия профилирования напольных покрытий SPC идеально подходит для материалов из ПВХ / WPC / SPC. Она оснащена 6 + 6 шпинделями, 6 + 8 шпинделями, 8 + 8 шпинделями и другими конфигурациями валов, что делает ее подходящей для производства шпунтовых или сцепляющихся полов. В сочетании с автоматической машиной для настила полов ее высокая производительность, скорость, объем и точность подходят для больших объемов производства.

Размер обрабатываемого продукта
  • Напольные покрытия LVT/WPC/SPC
  • Диапазон ширины: 100-610 мм
  • Диапазон длины: 450-1860 мм
  • Диапазон толщины: 3-10 мм
  • Другие размеры могут быть настроены индивидуально
Оставить запрос
Детали
  • Линия профилирования напольных покрытий SPC

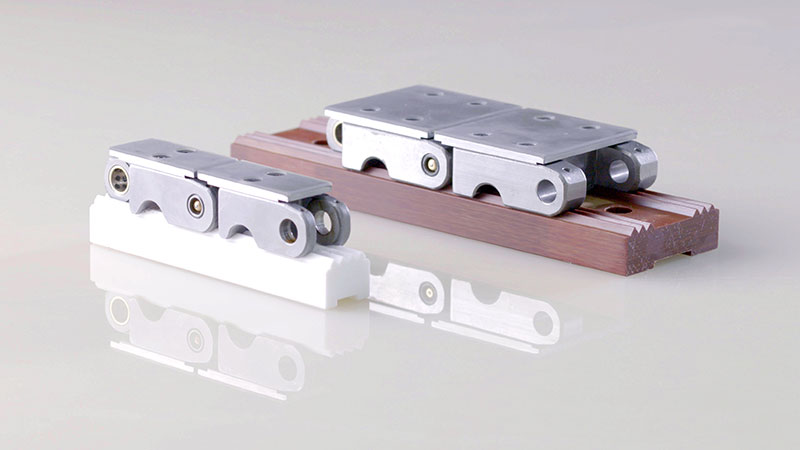

    AZUMI использует Т-образные цепи и керамические направляющие с большой точностью, качеством и увеличенным сроком службы. Поскольку во всей цепи нет подшипников, а керамические направляющие не подвержены износу, затраты на техническое обслуживание минимальны. Уникальная конструкция с V-образным пазом обеспечивает стабильность и точность работы устройства при высокой производительности.

  • Линия профилирования напольных покрытий SPC

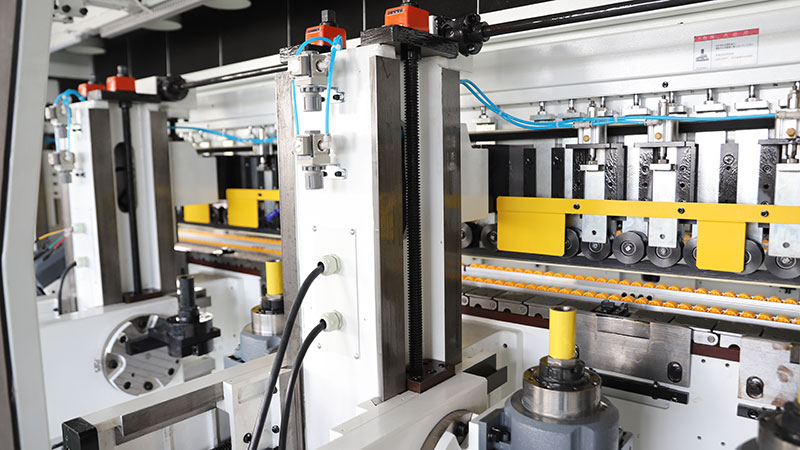

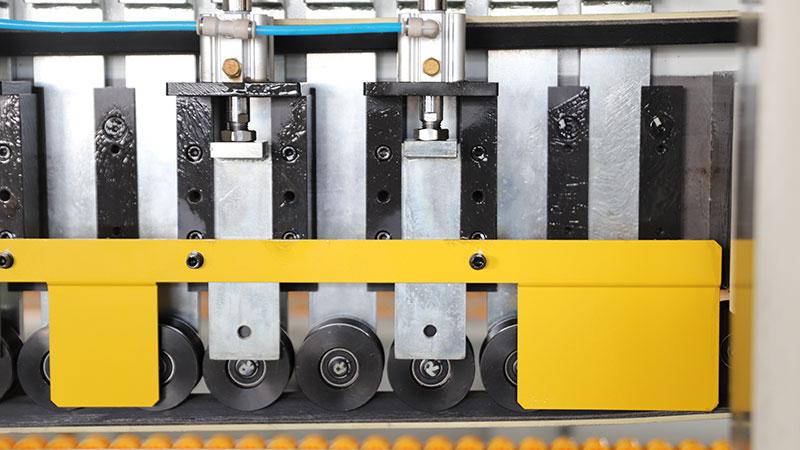

    Производственная линия AZUMI использует встроенную конструкцию цилиндра в качестве пневматического устройства верхнего прессования, а также реле давления, которое помогает равномерно регулировать уровень прессования. Такая конструкция обеспечивает большую устойчивость к обработке материалов, которые могут иметь разную толщину.

  • Линия профилирования напольных покрытий SPC

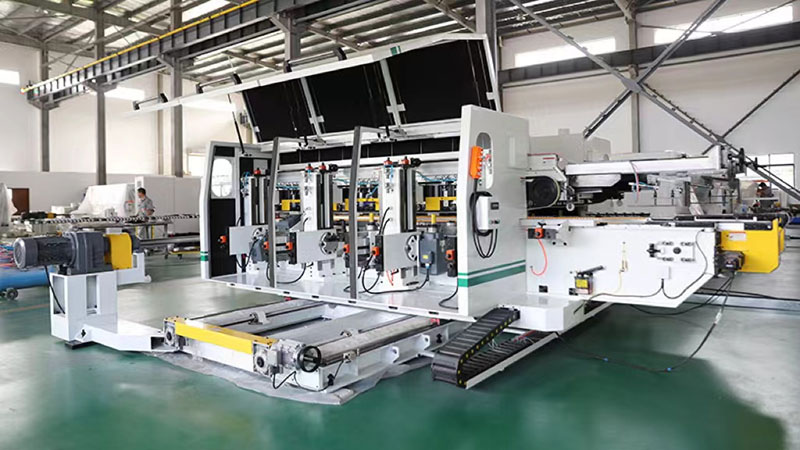

    Компания AZUMI решила использовать интегрированную базу для нашего оборудования, что не только снижает требования фундаменту под оборудование, но и гарантирует стабильность оборудования во время производства.

  • Линия профилирования напольных покрытий SPC

    Отливка колонны представляет собой цельный кусок, который включает в себя канавку в виде ласточкиного хвоста для устойчивости устройства.

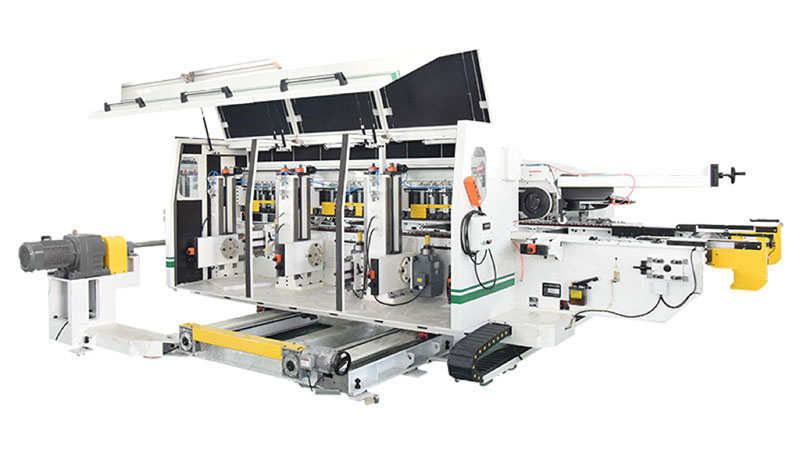

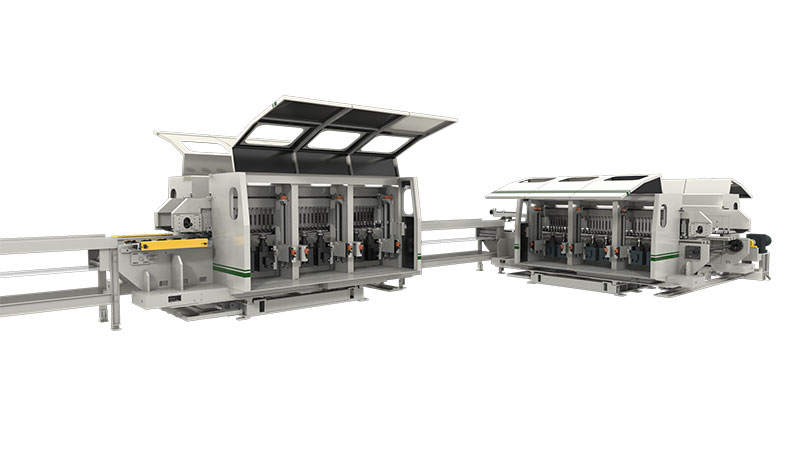

Продольный двухсторонний шипорезный станок + Ленточный конвейер + Двухсторонний поперечный шипорезный станок (6+6)
Устройство подачи
  • Двигатель:2.2 кВт×4P/комплект, частотный преобразователь с регулировкой оборотов
  • Скорость подачи: 20~90 м/мин
  • Подающая лента: бесконечная лента
Ленточный конвейер (включая бункер хранения)
  • Двигатель:1.5кВт×4P / комплект, частотно-регулируемый привод
  • Скорость подачи: 20~90 м/мин
  • Подающая лента: бесконечная лента
  • Бункер хранения:1 sкомплект прижимных роликов, резиновых роликов
Продольный двухсторонний шипорезный станок
  • Модель: strong/H30C-DV10S
  • Основание: по индивидуальному заказу
  • Линейная направляющая : прочное серебро
  • Цепь: N30 по индивидуальному заказу
  • Направляющая рейка: прочная керамическая направляющая рейка изготовленная по индивидуальному заказу
  • Компрессионный ремень: прочный клиновой ремень
  • Прижимной ролик: прочная нержавеющая сталь
  • Преобразователь частоты: Toshiba
  • Вертикальный шпиндель: литье
  • Двигатель: по индивидуальному заказу
  • Масляной поддон: литье
  • Пылезащитный чехол шпинделя: прочные сварные детали
  • Устройство для удаления пыли с направляющей рейки: прочное (слева, справа, на входе и выходе)
  • Подвижная рама: ная с левой стороны и установленная с правой стороны; линейная направляющая, цифровой дисплей; 1,1 кВт × 4P / комплект
  • Двигатель подачи 7.5 кВт×4P, скорость преобразования частоты
  • Стационарный продольно-фризерный шпиндель
    • Первая, вторая и третья вертикальные оси (левая и правая): 6,5 кВт× 2P (по одной с каждой стороны), установлены непосредственно на шпинделе и вращаются в противоположном направлении;
    • Обороты: 3000-7200 об/мин, частотно-регулируемый преобразователь; с пылезащитным колпаком;
    • Используемый инструмент: Ø250×Ø40×T (приобретается отдельно), возможна установка гидравлической втулки, с механизмом наклона шпинделя;
    • 4-й вал скребка (левый и правый): узел скребка для снятия фаски (по одному с каждой стороны), можно точно регулировать угол наклона по вертикали и горизонтали;
    • 5-я ось наклона (левая и правая): 6,5 кВт ×2P (по одной с каждой стороны), инструмент монтируется непосредственно на валу двигателя:
    • Обороты: 3000-7200 об/мин, частотно-регулируемый преобразователь; с пылезащитным колпаком;
    • Используемый инструмент: Ø250×Ø40×T (приобретается отдельно), гидравлическая втулка опционально, с наклоняемым шпинделем, угол указан на чертеже;
    • 6-я ось наклона (левая и правая): 6,5 кВт × 2P (по одной с каждой стороны), инструмент монтируется непосредственно на валу двигателя и вращается в противоположном направлении;
    • Обороты: 3000-7200 об/мин, частотно-регулируемый преобразователь; с пылезащитным колпаком;
    • Используемый инструмент: Ø250×Ø40×T (приобретается отдельно), дополнительная гидравлическая втулка, с наклоняемым шпинделем.
Двухсторонний поперечный шипорезный станок
  • Модель: IST3A08B/N75B-DV10S
  • Основание: по индивидуальному заказу
  • Линейная направляющая: Тайваньское серебро
  • Цепь: YASUDA N75 цепной блок, 2 ряда, с плоской прокладкой
  • Направляющий рельс: изготовлен на заказ компанией Yasuda направляющий рельс из синтетической смолы
  • Компрессионный ремень: изготавливается по индивидуальному заказу, клиновой ремень
  • Прижимной ролик: изготовливается по индивидуальному заказу, нержавеющая сталь
  • Преобразователь частоты : Toshiba
  • Вертикальный ножевой вал: изготавливается по индивидуальному заказу, литье
  • Двигатель: изготавливается по индивидуальному заказу
  • Масляной поддон: изготавливается по индивидуальному заказу, литье
  • Пылезащитный чехол ножевого вала: сварные детали по индивидуальному заказу
  • Устройство для удаления пыли с направляющей рейки: 4 (слева, справа, на входе и выходе)
  • Подвижная рама: закреплена с левой стороны и установлена с правой; линейная направляющая, цифровой дисплей; 1,1 кВт× 4P / комплект
  • Подающий двигатель:7,5 кВт×4P, привод с частотно-регулируемым преобразователем, установлен с левой стороны
  • Станционный поперечно-фрезерный шпиндель
    • Первая, вторая и третья вертикальные оси (левая и правая): 4,4 кВт× 2P (по одной с каждой стороны), установлены непосредственно на шпинделе и вращаются в противоположном направлении;
    • Обороты: 3000-7200 об/мин, частотно-регулируемый преобразователь; с пылезащитным колпаком;
    • Используемый инструмент: Ø250×Ø40×T (приобретается отдельно), возможна установка гидравлической втулки, с наклоняемым шпинделем;
    • 4-й вал скребка (левый и правый): узел скребка для снятия фаски (по одному с каждой стороны), можно точно регулировать угол наклона по вертикали и горизонтали.;
    • 5-я ось наклона (левая и правая): 4,4 кВт ×2P (по одной с каждой стороны), инструмент монтируется непосредственно на валу двигателя.
    • Обороты: 3000-7200 об/мин, частотно-регулируемый преобразователь; с пылезащитным колпаком;
    • Используемый инструмент: Ø250×Ø40×T (приобретается отдельно), гидравлическая втулка опционально, с наклоняемым шпинделем, угол указан на чертеже ;
    • 6-я ось наклона (влево и вправо): 4,4 кВт × 2P (по одной с каждой стороны), инструмент установлен непосредственно на валу двигателя и вращается в противоположном направлении.
    • Обороты: 3000-7200 об/мин, частотно-регулируемый преобразователь; с пылезащитным колпаком;
    • Используемый инструмент: Ø250×Ø40×T (приобретается отдельно), дополнительная гидравлическая втулка, с наклоняемым шпинделем.
